一 、装置的基本组成：

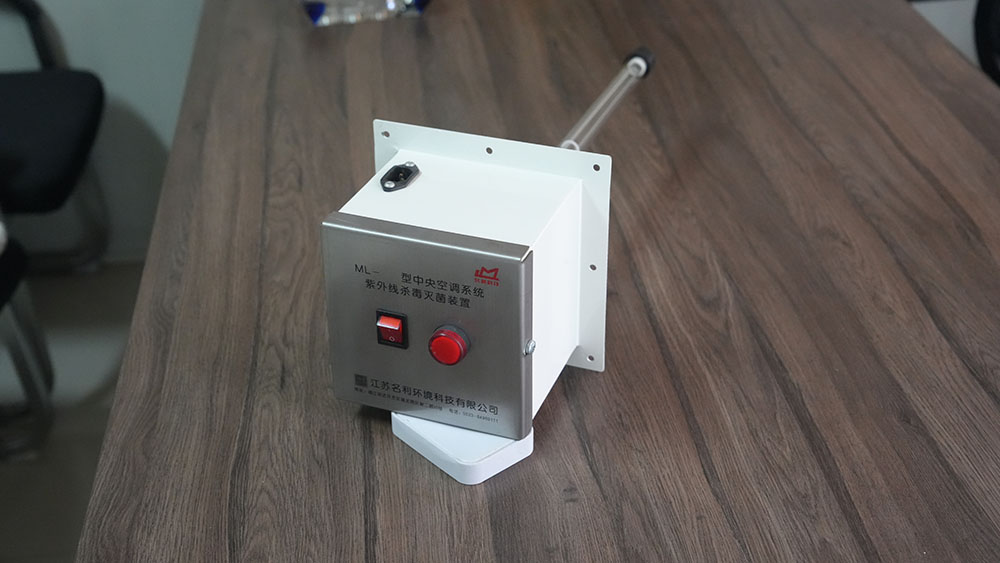

本装置由安装在管道内的消毒器和远程集中控制柜组成。消毒器由电源、整流器、 电气组件、紫外线灯和玻璃防护罩、组合箱体构成。

二 、电源参数：AC220V 、50Hz。

三、杀毒装置的安装形式及位置：消毒器采用插入式安装在中央空调的回风、送风 管道的侧面。间隔中心距离2000mm左右，距离风口500mm以上。电源线的敷设按中央空 调电源线敷设标准执行。远程集中控制柜可安装在中央空调的机房或集控室。

四 、远程集中控制柜的功能：

a 控制空调系统所有杀毒装置的启停，与空调系统风机连锁，实现与空调系统同步 运行。

b 显示每台杀毒装置的运行状态和紫外线灯管的使用时间寿命。

五 、紫外线灯管的寿命：按GB19258-2012  紫外线杀菌灯的国家标准，为保证紫外线 的辐射通量≥65%,设定紫外线灯管的寿命为1000h左右

六 、紫外线灯管的更换方法。

a 关闭总电源，

b 打开杀毒装置所在位置的检修孔。

c 从风管上取下杀毒装置；打开装置面板；松开灯座锁紧螺母，换掉灯管。锁紧灯 座螺母；恢复装置面板，将杀毒装置从新装回管道。

七、提示：为保证杀毒装置的效果，可以经常清除保护罩表面灰尘。

 八、警告：

a  在安装调试的过程中，尽量避免人体长期直接暴露在紫外线的辐射中，以减少紫 外线对人体皮肤和眼睛的伤害。

b 在控制柜显示屏发出更换灯管提示时，应及时更换紫外线灯管，避免因灯管辐射通 量下降，影响杀毒装置的效果。
