结构原理

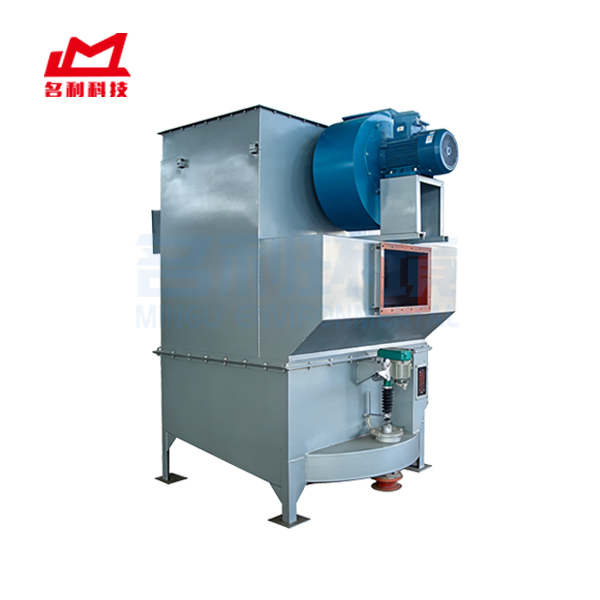

该除尘器分为上、下箱体两大部分:

上箱体包括：进出风管、分配送风管、两道挡水板、喷头、离心风机等。(I型不包括离心风机)

下箱体包括：泥浆斗、喷水管等。该除尘器另外装有：电动推杆、液体控制仪、电磁阀和 U 型压差计等。

工作原理

除尘器机组原理见下图，含尘气体由入口进入后，较大的粉尘颗粒被挡灰板 (1) 阻当下落后被除掉。较小的粉尘颗随着气流一同进入联箱 (2)这时含尘气体经过送风管 (3)以较高的速度从喷庆 (4)处喷出，冲击液面撞击起大量的泡沫和水滴，以此达到净化空气的目的，净化后的空气在风机的作用下(下图用虎线箭头), 对过第一挡水板 (5) 和第二挡水板 (6) 由出风口 (或离心同机出风口) 出，净化后的空气在风机的作用下 (下图用虚线箭头), 通过第一挡水板 (5) 和第二挡水板 (6) 由出风口 (卖离心风机出风口) 排出。将化后的气体中所含有的水滴由第一、第二挡水板除掉。含尘气体的整个除尘过程是在负压状态下进行的，而液面的高度是由湿流管和水位控制仪 (11) 投射。净化气体用的水在使用一定的时间后，由于水中含有大量的粉尘需更换，更换水时，由电动推杆 (10)将福体底底冲洗干净，然后电动推杆将活赛放下，排水关闭：箱体内的水面上升：等水面上升到除尘所蓄高度时，水位控制仅控制电磁阀关闭，让水中断，箱体内多余的水由溢流管排出：此时除尘器可进入工作状态。
