中央空调是集中式将空气温度、湿度调整到人们的希望值后送到各个服务区间，然 后又能能将各个服务区间的空气回收再调节处理的一个完整系统。管道式送、回风的中 央空调系统中各个区间的空气是相互串通的。即某一区间有传染性病菌病毒就能通过通 风系统传播到其他区间。 MZS30-C-W 紫外线杀毒灭菌装置就是针对中央空调系统存在 这样的问题而设计、开发的杀毒灭菌产品。

波长在UV-C波段的光波为杀菌紫外线光波。在通风管道中持续发射一定强度的紫 外线光波，流动空气中的病毒病菌受到紫外光波的照射后，破坏了细菌和病毒体内的 DNA(脱氧核糖核酸)或RNA(核糖核酸)的分子结构，使得细菌病毒失去复制、再生的 能力，直至死亡。达到杀毒灭菌的效果。

中央空调的通风管道内的温度、湿度环境特点是极容易滋生细菌的场所，而紫外线 是最适合这种环境场所的杀毒灭菌手段，对一般病菌的抑杀能力达到90%以上的有效 率。同时还具有经济、快速、简便、持续的特点。

依据GB15981-1995 消毒与灭菌效果的评价方法与效果，本公司的杀毒灭菌装置主 要特点是选用UVC-254um特定波长、无臭氧的人工紫外线灯作为杀毒光源，这段波长的 光波源既具有极强的杀毒能力，同时产生臭氧的付作用相对较低。确保了循环空气中的 臭氧含量控制在0.1mg/m³以内。这样低的臭氧浓度对人体不但无害，而且有一定的保健 作用；对空调通风循环管道内的环境具有很好的自清洁的效果。

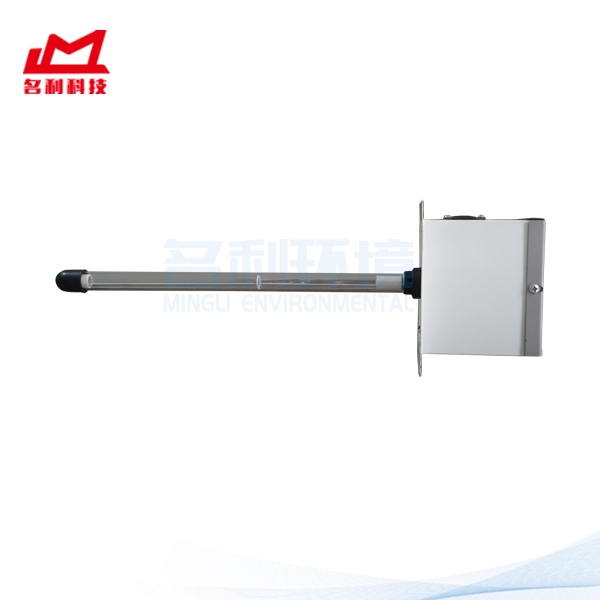

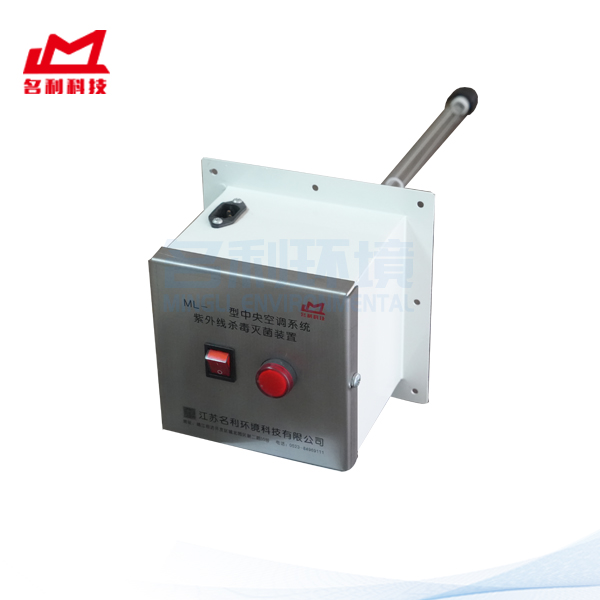

本装置由安装在管道内的消毒器和远程集中控制系统组成，使用AC220V 、50Hz电 源。消毒器由电源、整流器、就地开关和遥控器、紫外线灯和玻璃防护罩、组合箱体组 成。消毒器以插入的形式安装在中央空调的通风管道中，控制系统可与空调系统连锁， 空调启闭，消毒装置也跟随自动启闭。装置集控箱控制整个中央空调系统中所有的消毒 器，集控箱可安置于空调机房内，集控箱显示屏显示各消毒器的运行状帆和紫外线灯管 的使用时间。本消毒装置适用于新风、回风的各种空调系统，消毒器的数量可根据空调 系统的大小进行选配。该装置对原中央空调的设计参数、性能影响很小；可远程操控， 数据化管理，确保整个空调的各个受用区间的空气质量清洁卫生。有效防止病毒交叉感 染。同时该装置运行能耗低、操作维护方便。

本公司的中央空调系统紫外线杀毒灭菌装置已被国家知识产权局授予“外观设计和 实用新型”两项发明专利，正应用于各种空调系统的新老建设项目中，为提高中央空调 的健康、舒适性发挥着重要作用。我们将秉承“不断创新、精益求精”,以更新的技术；优良的产品质量；满意的售后服务为中央空调的环保、健康托出更广的蓝天，为提 高全民健康卫生标准，把我国建设成科技强国做出应有的贡献。

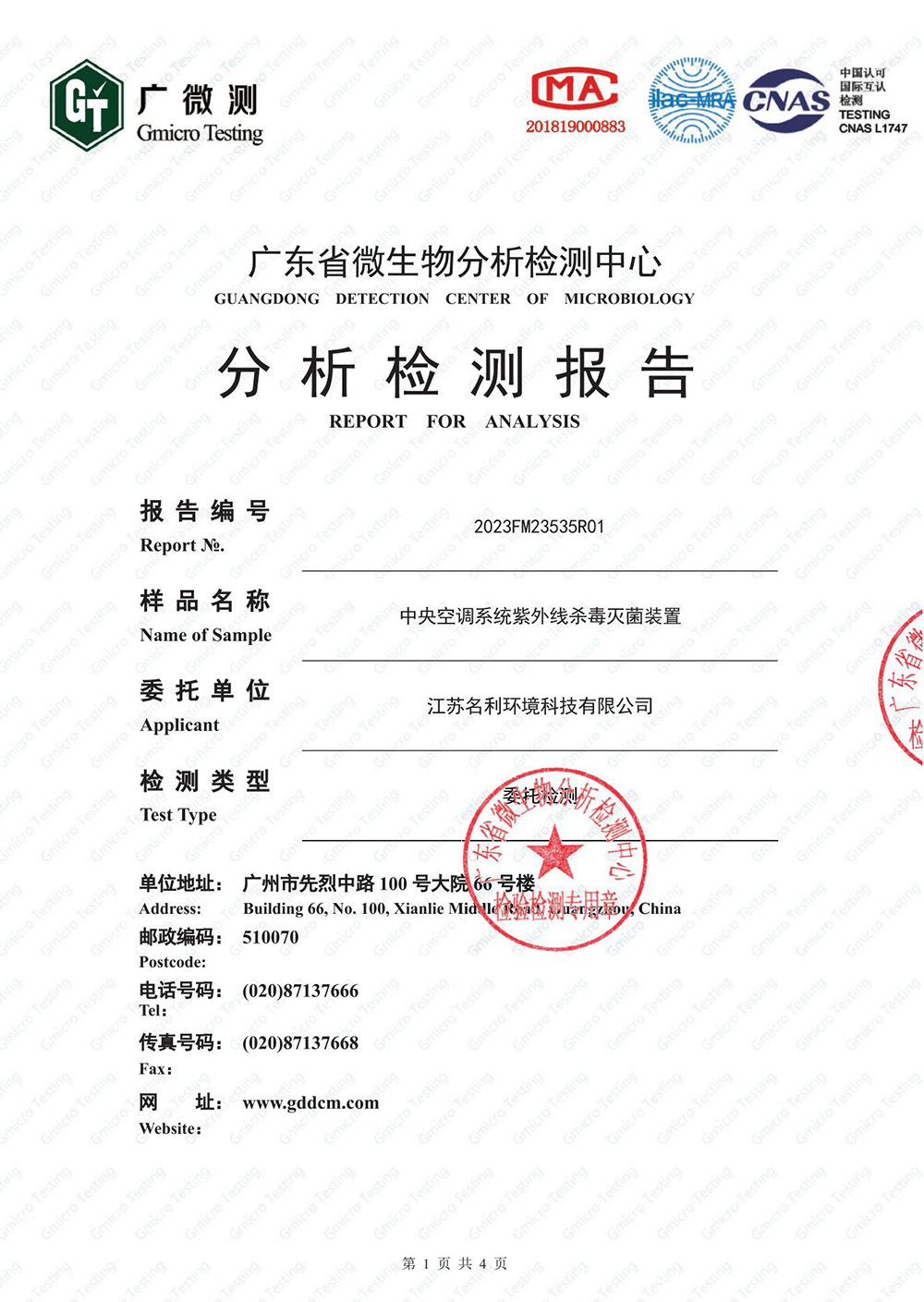

报告编号(Report No.): 2023FM23535R01
一.器材
1.试验场所：10m³气雾室。
2.试验菌株：白色葡萄球菌8032菌株代数为第4代。
3.使用仪器：生化培养箱(编号：QFM-B-S051),水浴锅(编号：QFM-B-K038),JWL-6筛孔撞击式六级空气
微生物采样器(编号：QFM-B-S006)。
4.培养基：营养琼脂培养基(批号：20231204)。
二.方法
1.检测依据：《消毒技术规范》2002年版2.1.3.4。
2.检测环境：温度23.4℃,相对湿度66%。
3.方法简述：在10m³的气雾室内，调节气雾室的温度、湿度以及气压差，符合试验要求，按设定压力与流速喷雾菌悬液至整个气雾室中，边喷雾边用风扇搅拌，喷雾完毕，风扇继续搅拌5min,然后静置5min。气雾室内空气中各阳性对照菌数达5.0×10⁴cfu/m³~5.0×10⁶cfu/m³。用空气采样器对试验组和对照组气雾室进行消毒前采样，将采样器放于气雾室中央1m高处，以28.3L/min的流量进行采样，采样时间为10s。试验组测试时，将3台样机装置分散间隔悬置于气雾室的中央，并开启循环风扇 ，使得气雾室内空气处于流动状态进行测试，作用60min/120min后，按上述方法对试验组 进行采样，采样时间为5min。对照组气雾室同时作相应(不含消毒 剂)处理，处理后采样时间为10s。将采集后的平皿置37.0℃培养箱  内培养48h后观察结果。试验重复3次。
三.结果
对照组                      试验组
试验菌种         作用时间		组别  存活菌落数  自然消亡率  存活菌落数    杀灭率
		(cfu/m³)       (%)        (cfu/m³)      (%)
		1	1.4×10³	/	1.3×10³	/
	0	2	1.2×10³	/	1.3×10³	/
		3	1.5×10³	/	1.6×10³	/
白色葡萄球菌
(Staphylococcus albus)
8032
		1	1.1×10³	21.43 16.67	21	99.98 99.97
	60min	2	1.0×10³	20	35	99.98
			1.2×10³		28
		1	9.6×10³	31.43 31.67	<7	>99.99
	120min	2	8.2×10³	33.33	<7	>99.99
			1.0×10³		<7	>99.99

杀毒装置设计与选型

由于每个菌种的致死剂量与紫外线的波长、照射强度和照射时间有关；而空气杀菌剂量标准大都以大肠杆菌，金黄色葡萄球菌等为代表，设计剂量≥7000μW.s/cm(或μ  J/cm) 为基准，按实际紫外线灯布局进行选型计算：

紫外剂量E=紫外线强度H×照射时间T

H=Q×Hd×P×μ×V

Q=E/(Hd×P×μ×V×T)

Q:  单组紫外线灯数量(μW.s/cm² 或μJ/cm²)

E:    紫外线剂量(μW.s/cm² 或μJ/cm²)

H: 照射平面紫外平均强度

Hd:   单套紫外线灯与空气的平均距离对应的紫外强度(μw/cm²)

P:  移动变化系数0.4

μ:紫外衰减系数0.8

V:   有效杀菌系数0.8

T: 照射时间 (S)

根据以上计算，风量18000m³/h;25000m³/h的空调机组系统消毒装置设计选型可参考下表：

1)空气处理机组风量18000m³/h;

2)空气处理机组风量25000m³/h。

参考标准：

GB15981-1995  消毒与灭菌效果的评价方法与效果

GB19258-2012  紫外线杀菌灯标准

《消毒技术规范》2002年版-2.1.3.4空气消毒效果模拟现场试验。

选型设计提示：目标辐射剂量E=紫外线强度H× 照射时间T 。达到标准杀菌效率，大功率消毒装置比小功率消毒装置所用数量少。或者说相同规格的消毒装置，选用数量多的比数量少的用时短，起效的速度快。

单件紫外线消毒装置参数表

装置使用说明书

一 、装置的基本组成：

本装置由安装在管道内的消毒器和远程集中控制柜组成。消毒器由电源、整流器、 电气组件、紫外线灯和玻璃防护罩、组合箱体构成。

二 、电源参数：AC220V 、50Hz。

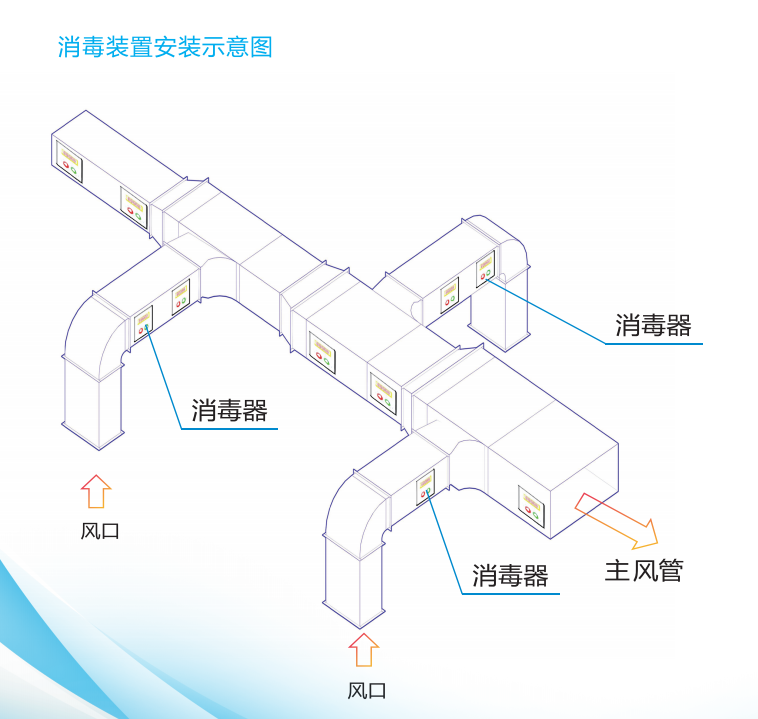

三、杀毒装置的安装形式及位置：消毒器采用插入式安装在中央空调的回风、送风管道的侧面。间隔中心距离2000mm左右，距离风口500mm以上。电源线的敷设按中央空 调电源线敷设标准执行。远程集中控制柜可安装在中央空调的机房或集控室。

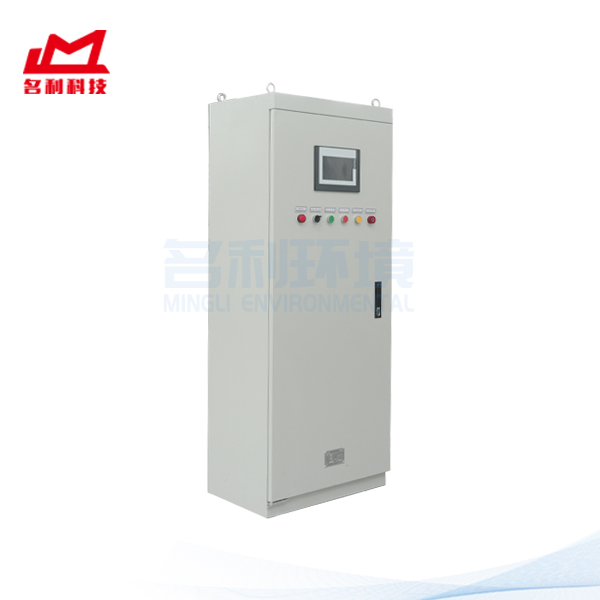

四 、远程集中控制柜的功能：

a 控制空调系统所有杀毒装置的启停，与空调系统风机连锁，实现与空调系统同步运行。

b 显示每台杀毒装置的运行状态和紫外线灯管的使用时间寿命。

五 、紫外线灯管的寿命：按GB19258-2012  紫外线杀菌灯的国家标准，为保证紫外线的辐射通量≥65%,设定紫外线灯管的寿命为1000h左右

六 、紫外线灯管的更换方法。

a 关闭总电源，

b 打开杀毒装置所在位置的检修孔。

c 从风管上取下杀毒装置；打开装置面板；松开灯座锁紧螺母，换掉灯管。锁紧灯 座螺母；恢复装置面板，将杀毒装置从新装回管道。

七、提示：为保证杀毒装置的效果，可以经常清除保护罩表面灰尘。

八、警告：

a  在安装调试的过程中，尽量避免人体长期直接暴露在紫外线的辐射中，以减少紫 外线对人体皮肤和眼睛的伤害。

b 在控制柜显示屏发出更换灯管提示时，应及时更换紫外线灯管，避免因灯管辐射通量下降，影响杀毒装置的效果。
